إذا كنت تقوم بتصنيع أو توزيع الأنابيب أو مقاطع الصلب أو سحب الألمنيوم أو الألواح الخشبية أو أي منتج ممدود، فمن المحتمل أنك واجهت هذا التحدي: كيف تقوم بتغليف شيء يبلغ طوله 3 أو 6 أو 12 مترًا؟
تم تصميم أغلفة البليت العمودية القياسية للأحمال على شكل صندوق على المنصات. إنهم ببساطة لا يستطيعون التعامل مع المنتجات الطويلة والمستمرة. النتيجة؟ تلجأ معظم الشركات المصنعة إلى التغليف اليدوي، حيث يسير العمال على طول المنتج، أو يطبقون الفيلم أو الورق يدويًا. وهذا أمر بطيء، وإسراف، وغير متسق، ومن المحتمل أن يكون خطيرًا (تعثر العمال على المنتجات الطويلة في الأماكن الضيقة).
تم اختراع غلاف التمدد الأفقي لحل هذه المشكلة بالضبط. وبالنسبة لمصانع الأنابيب، ومراكز خدمة الصلب، وآلات بثق الألومنيوم، ومعالجات الأخشاب، فقد أصبحت قطعة أساسية من معدات التعبئة والتغليف.
ما هو غلاف التمدد الأفقي؟

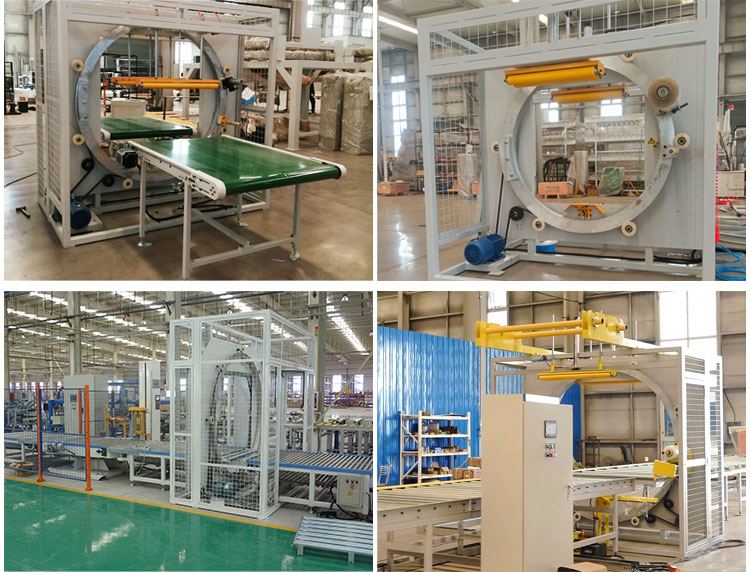

يقوم غلاف التمدد الأفقي بتغذية المنتجات الطويلة أفقيًا من خلال حلقة دوارة. عندما يتحرك المنتج عبر الحلقة، تدور الحلقة بشكل مستمر، لتغلف الفيلم أو الورق أو القماش المنسوج حول المنتج بنمط حلزوني. والنتيجة هي تغطية سطحية كاملة بزاوية 360 درجة مع توتر وتداخل ثابتين.
فكر في الأمر على أنه عكس الغلاف الرأسي: فبدلاً من دوران المنتج على قرص دوار، تدور حلقة التغليف حول المنتج أثناء مروره.
المكونات الرئيسية:
• حلقة دوارة مع حامل الفيلم
• ناقل تغذية المنتج بمحرك
• نظام التحكم PLC
• قطع الفيلم وتحديد المواقع تلقائيا
• ناقلات تحميل/تفريغ اختيارية
لماذا يكلفك التغليف اليدوي للمنتجات الطويلة أموالاً؟
دعونا نلقي نظرة على التكاليف الحقيقية للتغليف اليدوي لعملية الأنابيب أو التشكيل الجانبي النموذجية:
تكاليف العمالة
يتطلب فريق التغليف اليدوي النموذجي عاملين - واحد عند كل طرف من أطراف المنتج، يمشي ذهابًا وإيابًا لوضع الفيلم. في
1,600-2,400 شهريًا في المخاض وحده. على مدار عام، يصل المبلغ إلى 19,200-28,800 دولار فقط مقابل عمالة التغليف.
النفايات المادية
يعد التغليف اليدوي إسرافًا بطبيعته. يميل العمال إلى التداخل بشكل مفرط لضمان التغطية، باستخدام 30-50٪ من الأفلام أكثر من اللازم. التوتر غير المتناسق يعني أن بعض المناطق مغلفة بشكل زائد بينما تكون مناطق أخرى غير محمية، مما يؤدي إلى مطالبات بالأضرار.
الأضرار والشكاوى
بدون شد الفيلم بشكل ثابت وتغطية كاملة، يكون تلف السطح (الخدوش والتآكل وبقع الرطوبة) أمرًا شائعًا. بالنسبة لأنابيب الفولاذ المقاوم للصدأ المصقولة أو مقاطع الألمنيوم المؤكسدة، حتى العيوب البسيطة في السطح يمكن أن تؤدي إلى رفض العميل وعوائد باهظة الثمن.
مخاطر السلامة
يواجه العمال الذين يقومون بتغليف المنتجات الطويلة يدويًا مخاطر التعثر، وإصابات الإجهاد المتكررة، والتعرض لغبار الأفلام. تعد مطالبات إصابات مكان العمل المتعلقة بعمليات التعبئة والتغليف أكثر شيوعًا مما تدركه معظم الشركات المصنعة.
حل الغلاف الأفقي: كيف يعمل
الخطوة 1: التحميل
يتم تحميل المنتجات على ناقل تغذية مزود بمحرك (يدويًا أو تلقائيًا). بالنسبة للعمليات ذات الحجم الكبير، يوصى باستخدام أنظمة التحميل الأوتوماتيكية مع الناقلات المتسلسلة أو الطاولات الدوارة.
الخطوة 2: التغليف
يتم تغذية المنتج من خلال الحلقة الدوارة بسرعة يمكن التحكم فيها (6-12 م/دقيقة). تدور الحلقة بمعدل 19-57 دورة في الدقيقة، لتطبق مادة التغليف بشكل حلزوني محكم مع تداخل متسق. يتحكم PLC في العدد الدقيق للطبقات ونسبة التداخل.
الخطوة 3: القطع
في نهاية الدورة، يتم قطع الفيلم تلقائيًا ويتم تأمين النهاية. لا حاجة للتدخل اليدوي.
الخطوة 4: التفريغ
يخرج المنتج المغلف من الماكينة ويتم جمعه للتكديس أو التجميع أو الشحن المباشر.
إجمالي زمن الدورة لأنبوب بطول 6 أمتار: حوالي 30-60 ثانية، اعتمادًا على عدد الطبقات المطلوبة. هذا بالمقارنة مع 3-5 دقائق للتغليف اليدوي لنفس المنتج.
6 عوامل رئيسية عند اختيار الغلاف الأفقي
1. أبعاد المنتج
تعرف على الحد الأقصى والحد الأدنى للمقطع العرضي للمنتج. يتعامل SP1000 مع المنتجات بعرض 300-650 ملم وارتفاع 350-650 ملم. إذا كانت منتجاتك تقع خارج هذا النطاق، فأنت بحاجة إلى آلة ذات حجم مخصص.
2. وزن المنتج
ضع في اعتبارك وزن المنتج الفردي والإنتاجية الإجمالية. يتعامل SP1000 مع ما يصل إلى 1000 كجم لكل منتج. بالنسبة للمواد الأثقل، يجب تعزيز نظام النقل والهيكل الحلقي.
3. نوع مادة التغليف
تتطلب المنتجات المختلفة مواد تغليف مختلفة:
فيلم تمدد PE : الأفضل للحماية من الرطوبة والغبار (الأكثر شيوعًا)
القماش المنسوج : الأفضل لمقاومة التآكل الشديد أثناء النقل
الورق : الأفضل للمنتجات الحساسة للأسطح (المعادن المصقولة والألمنيوم المؤكسد)
تأكد من أن الجهاز يدعم نوع المادة المطلوبة وعرضها (100-300 مم).
4. السرعة والإنتاجية
تحدد سرعة دوران الحلقة (19-57 دورة في الدقيقة) وسرعة تغذية المنتج (6-12 م/دقيقة) إنتاجيتك. بالنسبة للعمليات ذات الحجم الكبير، قم بإعطاء الأولوية للسرعات الأعلى وفكر في أنظمة التحميل/التفريغ التلقائية.
5. التكامل مع الخطوط الموجودة
إذا كنت تقوم بإضافة غلاف إلى خط إنتاج موجود، فيجب أن يتطابق الغلاف الأفقي مع سرعة الخط وتخطيط الناقل. ناقش متطلبات التكامل مع الشركة المصنعة قبل الشراء.
6. دعم ما بعد البيع
تعد الأغلفة الأفقية أكثر تعقيدًا من آلات الأقراص الدوارة القياسية. التأكد من توفير الشركة المصنعة:
الدعم الفني عن بعد
أدلة تثبيت الفيديو
توفر قطع الغيار
التثبيت والتدريب الاختياري في الموقع
الأخطاء الشائعة التي يجب تجنبها
1. اختيار حجم الخاتم الخاطئ. يجب أن تستوعب الحلقة أكبر مقطع عرضي لمنتجك مع خلوص كافٍ. صغيرة جدًا = لن تمر المنتجات عبرها. كبير جدًا = نفايات مفرطة للفيلم وجودة تغليف رديئة.
2. تجاهل التوافق المادي. ليست كل الأفلام تعمل مع جميع المنتجات. قد تتفاعل المعادن المسببة للتآكل مع بعض المواد اللاصقة للأغشية. اختبر دائمًا توافق المواد قبل الالتزام بنظام التغليف.
3. التقليل من متطلبات الناقل. يجب أن يكون ناقل التغذية محاذاة بدقة مع مركز الحلقة. يؤدي عدم المحاذاة إلى التفاف غير متساوٍ وتكسر الفيلم.
4. تخطي نظام التمدد المسبق. آلات لا تحتوي على مخلفات تمدد مسبق بنسبة 30-50% من الأفلام. على مدار عام، يمكن أن يؤدي توفير الفيلم من التمدد المسبق وحده إلى تغطية تكاليف هذه الميزة.
5. عدم التخطيط للنمو المستقبلي. إذا كان من الممكن أن يتوسع نطاق منتجك، فاختر آلة ذات أحجام حلقات قابلة للتعديل أو خطط لشراء آلة ثانية. التحديثية هي دائما أكثر تكلفة.
الخط السفلي
بالنسبة لأي شركة مصنعة تنتج منتجات طويلة ومستمرة، فإن غلاف التمدد الأفقي ليس ترفا - بل هو ضرورة. إنه يزيل العمالة والنفايات وعدم الاتساق ومخاطر السلامة للتغليف اليدوي مع تقديم جودة تغليف احترافية ومتسقة.
يوفر SP1000 من Dyehome سرعات حلقة تصل إلى 57 دورة في الدقيقة، وأتمتة PLC، والتوافق مع فيلم PE، والنسيج المنسوج، ومواد تغليف الورق. مع فترة استرداد نموذجية تتراوح من 8 إلى 14 شهرًا، يدفع الاستثمار تكاليفه بسرعة من خلال توفير العمالة، وكفاءة المواد، وتقليل مطالبات الأضرار.
